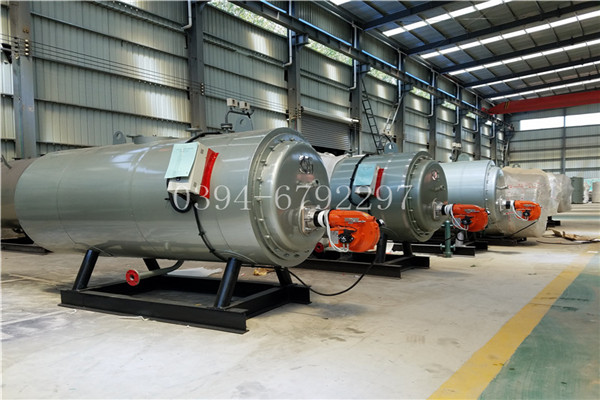

蒸汽鍋爐結構圖
安全附件、閥門、儀表、管道及附件的安裝
汽水系統安裝應符合TS 0001-2012《鍋爐安全技術監察規程》的規定：
1. 管道、閥門、儀表的安裝應按照自動控制的要求（或者電控柜線路圖）以及有關圖紙進行安裝。
2.燃料供應管道應裝流量計，且該流量計必須同時具備指示、積算、記錄功能；同時還必須安裝指示燃料溫度的溫度表和和指示燃料壓力的壓力表；
3、安全閥應在水壓試驗后鉛直安裝，安全閥應接裝排汽管，將排汽導向鍋爐房外安全處，并有足夠的流通截面積，保證排汽暢通；
4、進鍋爐前給水管道上必須安裝具有指示、積算、記錄功能的流量計；
5、排污管接至排污溝或其它安全處，管道應固定，防止排污時移位或發生反擊燙傷事故等；
6、總汽閥以外的蒸汽管道由使用單位配接，在總汽閥管道上至少有一個彎頭，否則應加裝伸縮管，管道外壁應加保溫層；

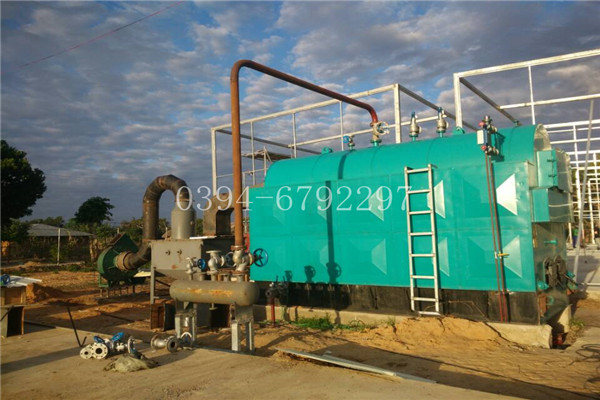

蒸汽鍋爐結構圖
根據電氣規范和鍋爐額定功率，配置足夠容量的三相四線制380V/150Hz（±10%）的電源；2. 2
根據隨機接線圖連接電纜線，務必連接正確牢固；電控柜與鍋爐本體之間應設置有電纜溝或橋架，以便接線。連接電纜應選用25mm以上銅線。

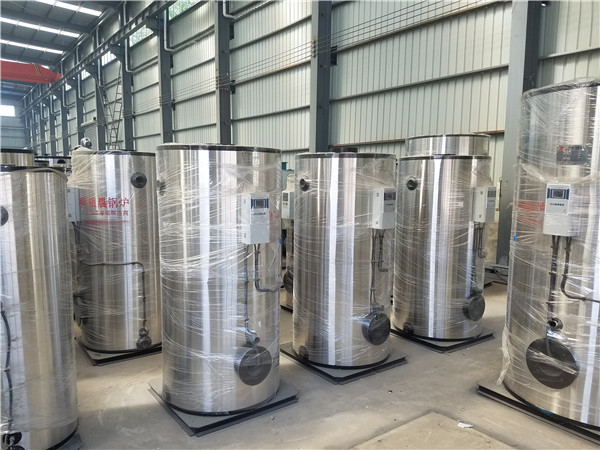

蒸汽鍋爐結構圖
水管與火管是以管子里面介質的不同來定義的，水管就是管子里面走水，通過外部煙氣對流/輻射換熱加熱管子中的水，火管就是管子里面走煙氣，讓煙氣加熱管外介質來實現換熱，火管鍋爐結構簡單，水及蒸汽容積大，對負荷變動適應性好，對水質的要求比水管鍋爐低，多用于小型企業的生產工藝和生活采暖上。水管鍋爐的受熱面布置方便，傳熱性能好，在結構上可用于大容量和高參數的工況。但對水質和運行水平要求較高。
（1） 水管鍋爐壓力適應范圍較廣，可突破壓力限制，可滿足2.5MPa以上的供汽要求。火管鍋爐受材料壁厚與壓力的限制，用于2.5MPa壓力以下。
（2） 火管鍋爐為鍋殼式鍋爐，受目前各鍋爐廠家設備、工裝的限制，制造太大的火管鍋爐難度較大，通常在35t/h以下。水管結構鍋爐可實現鍋爐大型化，35t/h以上的鍋爐通常采用水管結構。（3） 火管鍋爐具有結構緊湊的特點，在同等出力下，外形與設備重量均低于火管鍋爐。水管鍋爐因體積較大，有更多的空間用于布置過熱器，因此水管鍋爐占用鍋爐房相對較大。
產品基本要求：
1）.對燃料必須符合燃燒設備自身的設計使用要求，對燃料的成分、熱值、雜質等必須符合燃燒設備及鍋爐產品的設計要求。
2）、鍋爐輔機設備與供水設備及其它配套的設備，如果用戶不需要我公司提供，則必須保證用戶自己提供的設備符合我公司產品設計的要求，如因用戶配套設備的問題而引起產品任何質量問題的，本公司概不負責；如用戶需要自己配套其它設備的，必須按公司的提供的要求進行配套設備的購買，且購買回來的產品必須經過我公司的確認。
3）.鍋爐長期停運必須做好停爐的保養，以防腐蝕；再次投入運行前，應進行詳細的檢查，并特別注意對輔機的檢查，以防通電后燒毀電機及發生其它事故；在用中的鍋爐，必須定期不定期的檢查與保養閥門、儀表、輔機設備、煙風系統、燃料系統等，確保全部設備及格配件正常。
5）.鍋爐給水必須達到/T1576-2008《工業鍋爐水質》的要求，這關系到鍋爐安全和節約燃料。
6）.對產品的安裝，必須找有相應安裝資格的單位進行，且安裝質量除了使用單位需要驗收外，還必須由質量技術監督部門驗收合格，安裝必須確保所有設備安裝符合產品設計規定的要求。
CLDR（CWDR）系列全自動電熱鍋爐是用二次能源——電，作為熱源的鍋爐，可替代燃煤、燃油、燃氣等以生化物作燃料的鍋爐，可用于供給采暖和生活熱水，亦可生產蒸汽作工業、生活用。它具有環保效果好（是真正的環保產品）、自動化程度高、熱效率高（可達98%）、安全可靠、占地小、投資少、安裝操作方便等優點。適用于對環保條件要求高，地面擁擠的大城市、風景區、賓館、科研機構、醫院、學校、機關等使用，也適用于水電、火電資源豐富的中小城鎮、供電所、變電站等使用。<span style="" mso-spacerun:"yes";font-family:宋體;font-size:14.0000pt;"="">
