超齊全的管道蒸汽設備疏水閥選型知識大全，鍋爐蒸汽管路必備閥門
疏水閥是一種帶有特定功能的閥門，也可把疏水閥稱為疏水器，排水閥；疏水閥是將蒸汽管路系統中的凝結水、空氣和二氧化碳?xì)怏w及時排出，同時自動化地最大限度地防止蒸汽的泄漏。
疏水閥在管道中有很重要的作用，需要利用蒸汽的設備上往往只需要蒸汽在管道中流通。但是因為蒸汽的固有特性，導致蒸汽在流經管路的過程中，設備內往往會產生凝結水；此時的凝結水則成為有害的流體，同時凝結水中還混入了空氣和其他不可凝氣體，這就可能導致設備產生故障或者降低設備的使用性能甚至降低設備的使用壽命。

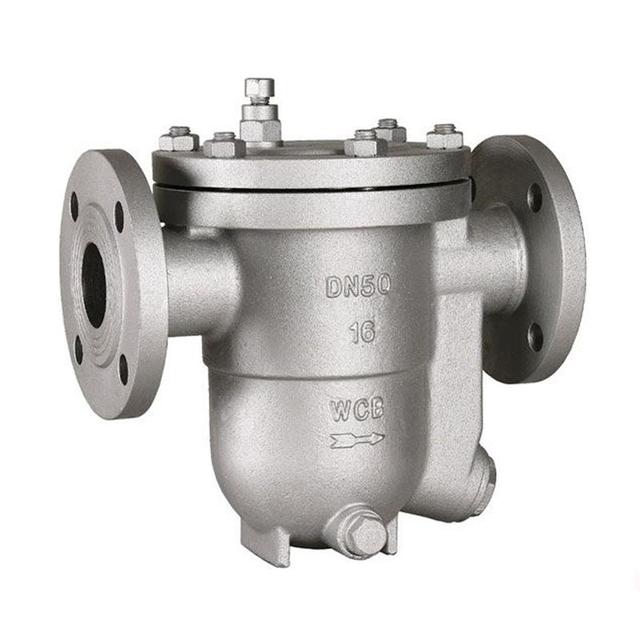

疏水閥
疏水閥的品種很多，各有不同的性能。選用疏水閥時，首先應選其特性能滿足蒸汽加熱設備的最佳運行，然后才考慮其他客觀條件，這樣選擇你所需要的疏水閥才是正確和有效的。
疏水閥的選型應該遵循這些原則：
應該根據實際使用工況確定蒸汽疏水閥入口與出口的壓差（蒸汽疏水閥的入口壓力是指疏水閥入口處的最低工作壓力，疏水閥的出口壓力是閥后可能的最高工作背壓）。
根據現場工況確定在正常工作期間可能產生的凝結水量，然后再乘以修正系數，根據疏水閥的排水量選擇相應型號的疏水閥。
疏水閥的種類有很多，結構原理也不相同，應該根據不同的現場使用工況選擇不同結構形式的疏水閥。
比如：
①、需要立即排除凝結水的管路，如蒸汽泵、蒸汽主管路等，不宜采用有過冷度的疏水閥，像脈沖式疏水閥和恒溫型波紋管式疏水閥就不能選用。
②、當凝結水低于額定最大排水量的15%時，不應選用脈沖式疏水閥，在此條件下，新鮮蒸汽容易從疏水閥排泄孔流失。
脈沖式疏水閥
③、在需要安靜的環境，像學校、醫院、住宅區這些，不宜選用噪聲過大的熱動力式疏水閥，應該選用恒溫型疏水閥和浮球式疏水閥，這兩種疏水閥疏水動作較遲緩、沖擊力較小。
浮球式疏水閥
④、間隙操作的室內蒸汽加熱設備和管道，需要選用排氣性能好的疏水閥，如倒吊桶式疏水閥或恒溫型疏水閥。
倒吊桶式疏水閥
⑤、室外工作的疏水閥，一般不適宜選用機械型疏水閥，需要選擇機械型疏水閥的時候，應該對疏水閥做防凍等的保護措施。
⑥、用蒸汽裝置不允許積存凝結水，應該選用能連續排出凝結水的疏水閥，比如浮球式疏水閥。
⑦、在要排出凝結水，又要及時排除不凝結性氣體的場合；應該選用有排水、排氣雙重作用的疏水閥。
⑧、在蒸汽管網中，若需要利用工作背壓回收凝結水時，應該選用背壓率高的疏水閥，比如機械型疏水閥。
蒸汽疏水閥安裝在蒸汽加熱設備與凝結水回水集管之間。疏水閥開啟時，桶在底部，閥門全開。凝結水進入疏水閥后流到桶底，充滿閥體，全部浸沒桶體，然后，凝結水通過全開閥門排至回水集管。蒸汽也從桶體底部進入疏水閥，占據桶體內的頂部，產生浮力。桶體慢慢升起，逐漸向閥座方向移動杠桿，直到完全關閉閥門。空氣和二氧化碳?xì)怏w通過桶體的排氣小孔，聚集在疏水閥的頂部。從排氣孔排出的蒸汽，都會因疏水閥的散熱而凝結。當進來的凝結水開始充滿桶體時桶體開始對杠桿產生一個拉力。隨著凝結水位不斷升高，產生的力不斷增加，直到能夠克服壓差，打開閥門。疏水閥閥門開始打開，作用在閥瓣上的壓差就會減小。桶體將迅速下降，使閥門全開。積聚在疏水閥頂部的不凝性氣體先排出，然后凝結水排出。水流從桶體流出時帶動污物一起流出疏水閥。凝結水排放的同時，蒸汽重新開始進入#疏水閥#，新的一個循環疏水周期又開始了。
